_{Professionele afwerking van iedere airco-installatie}

Bij een airco-installatie moeten de koelleidingen, elektrische bekabeling en condensafvoer tussen de binnen- en buitenunit netjes en beschermd worden aangelegd. Hiervoor worden meestal speciale airco-leidinggoten gebruikt.

Een leidinggoot zorgt niet alleen voor een nette afwerking, maar beschermt de installatie ook tegen weersinvloeden en mechanische beschadiging.

Er zijn verschillende merken, afmetingen, kleuren en hulpstukken verkrijgbaar. Bij Handelsonderneming RJV vindt u onder andere leidinggootsystemen van Tecnosystemi Optima, Tecnosystemi Excellens, Canalit en Inoac.

Op deze technische pagina leggen we uit welke leidinggoot u nodig heeft, welke maat u kiest, welke hulpstukken er zijn en wat de verschillen zijn tussen de verschillende systemen.

Waarom een leidinggoot bij een airco?

Tussen een split-airco binnen- en buitenunit lopen meestal meerdere leidingen en kabels.

Denk aan:

• geïsoleerde koperen koelleidingen;
• elektrische voedings- of verbindingskabel;
• communicatiekabel;
• condenswaterslang.

Zonder leidinggoot blijven deze zichtbaar en zijn ze minder goed beschermd.

Een airco-leidinggoot brengt de verschillende onderdelen samen in één nette afwerking.

Een typische opbouw is:

binnenunit → leidinggoot → bochten/hulpstukken → buitenunit

Wat loopt er door een airco-leidinggoot?

Dit verschilt per installatie.

Bij een standaard split-airco kunnen bijvoorbeeld twee geïsoleerde koelleidingen door de goot lopen:

1/4" + 3/8"

of bijvoorbeeld:

1/4" + 1/2"

Daarnaast kunnen een condenswaterslang en elektrische kabel aanwezig zijn.

Bij grotere airconditioners kunnen dikkere koelleidingen worden toegepast. Daardoor is ook meer ruimte in de leidinggoot nodig.

Kies de maat van de leidinggoot daarom niet alleen op basis van de airconditioner, maar op basis van alles wat daadwerkelijk door de goot moet worden gevoerd.

Welke maat leidinggoot heb ik nodig?

Dit is één van de meest gestelde vragen.

De benodigde maat wordt vooral bepaald door:

• diameter van de koelleidingen;
• dikte van de leidingisolatie;
• aantal leidingen;
• condenswaterslang;
• elektrische bekabeling;
• benodigde ruimte in bochten;
• eventuele extra leidingen.

Een veelgemaakte fout is om de leidingen op te meten zonder rekening te houden met de isolatie.

Een koperen leiding kan bijvoorbeeld een relatief kleine diameter hebben, maar inclusief isolatie aanzienlijk meer ruimte innemen.

Niet te krap kiezen

Een grotere goot kan vaak prettiger werken dan een goot waarin alles precies past.

Bij een te kleine leidinggoot kunnen problemen ontstaan bij:

• sluiten van het deksel;
• maken van bochten;
• plaatsen van koppelingen;
• afschot van de condensslang;
• later uitvoeren van onderhoud.

Bovendien wilt u voorkomen dat de isolatie van de koelleidingen wordt samengedrukt.

Welke breedtes leidinggoot zijn er?

Airco-leidinggoten zijn in verschillende breedtes en hoogtes verkrijgbaar.

Welke maat het beste is, hangt af van het gekozen merk en systeem.

Let daarbij niet uitsluitend op de aangegeven breedte. Ook de inwendige hoogte en beschikbare binnenruimte zijn belangrijk.

Twee leidinggoten met ongeveer dezelfde buitenmaat hoeven binnenin namelijk niet exact dezelfde bruikbare ruimte te hebben.

Controleer daarom bij twijfel de technische afmetingen van het betreffende systeem.

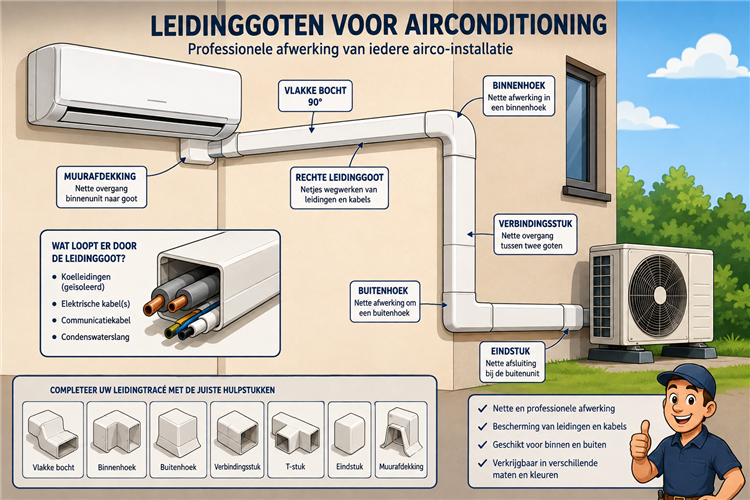

Welke onderdelen heb ik nodig?

Een compleet leidinggootsysteem bestaat uit meer dan alleen rechte stukken.

Afhankelijk van het leidingverloop kunnen onder andere nodig zijn:

• rechte leidinggoot;
• vlakke bocht;
• binnenhoek;
• buitenhoek;
• verbindingsstuk;
• T-stuk;
• eindstuk;
• muurafdekking;
• verloopstuk;
• flexibele aansluiting.

Met deze hulpstukken kan het leidingtracé netjes langs muren, om hoeken en richting de buitenunit worden afgewerkt.

Rechte leidinggoot

De rechte goot vormt de basis van het systeem.

Deze wordt tegen de wand of gevel gemonteerd, waarna de leidingen in de goot worden gelegd en het deksel wordt aangebracht.

Meet vóór het bestellen de totale benodigde lengte en houd rekening met snijverlies.

Een klein beetje extra materiaal bestellen kan bij een grotere installatie verstandig zijn.

Vlakke bochten

Een vlakke bocht wordt gebruikt wanneer de leidinggoot op hetzelfde wandvlak van richting verandert.

Bijvoorbeeld:

verticaal omhoog → 90° bocht → horizontaal verder

Met een passend hulpstuk hoeft de leidinggoot niet onder verstek te worden gezaagd en ontstaat een veel nettere afwerking.

Binnenhoek

Een binnenhoek wordt toegepast wanneer het leidingtracé door een binnenhoek van twee wanden loopt.

Bijvoorbeeld wanneer de leidingen vanuit een zijwand verder over de aangrenzende wand moeten worden geleid.

Buitenhoek

Een buitenhoek wordt gebruikt wanneer de leidinggoot om een uitstekende hoek van het gebouw of een andere constructie moet worden geleid.

Ook hier zorgt een passend systeemonderdeel voor een veel nettere aansluiting dan wanneer losse stukken leidinggoot zelf op maat worden gezaagd.

Verbindingsstukken

Wanneer twee rechte stukken leidinggoot achter elkaar worden geplaatst, kan een verbindingsstuk worden gebruikt.

Dit zorgt voor een verzorgde overgang en kan kleine maatverschillen tussen de uiteinden van de goten afdekken.

T-stukken en aftakkingen

Bij installaties waarbij leidingen worden opgesplitst, kan een T-stuk nodig zijn.

Dit komt bijvoorbeeld voor bij bepaalde multi-splitinstallaties of andere leidingtracés met een aftakking.

Controleer altijd of het gekozen leidinggootsysteem het gewenste T-stuk in dezelfde maat en kleur heeft.

Muurafdekking bij de binnenunit

Op de plaats waar de leidingen vanuit de binnenunit door de muur of in de leidinggoot gaan, kan een afdekstuk worden gebruikt.

Dit zorgt voor een nette overgang tussen:

binnenunit → leidingbundel → leidinggoot

Juist dit gedeelte is goed zichtbaar en bepaalt voor een belangrijk deel hoe professioneel de installatie eruitziet.

Houd rekening met de condensafvoer

De condenswaterslang wordt vaak samen met de koelleidingen door de leidinggoot gevoerd.

Bij een natuurlijke condenswaterafvoer moet voldoende afschot aanwezig blijven.

De leidinggoot mag daarom niet zo worden gemonteerd dat de condensslang omhoog moet lopen of op bepaalde plaatsen doorzakt.

Wanneer natuurlijke afvoer niet mogelijk is, kan afhankelijk van de installatie een condenswaterpomp nodig zijn.

Binnen of buiten gebruiken?

Airco-leidinggoten worden zowel binnen als buiten toegepast.

Buiten krijgt het materiaal te maken met onder andere:

• zonlicht;
• UV-straling;
• regen;
• temperatuurverschillen;
• vorst;
• vervuiling.

Gebruik daarom voor buitentoepassingen een leidinggootsysteem dat daarvoor door de fabrikant geschikt is verklaard.

Ook de bevestigingsmaterialen moeten geschikt zijn voor de betreffende ondergrond en toepassing.

Welke kleur leidinggoot?

Wit is de meest gebruikte kleur, omdat deze bij veel gevels en binnenwanden past.

Maar wit is niet altijd de mooiste oplossing.

Afhankelijk van merk en serie zijn ook andere kleuren verkrijgbaar, bijvoorbeeld:

• zwart;
• bruin;
• ivoor of crème;
• andere systeemkleuren.

Bij een donkere gevel kan een zwarte of bruine leidinggoot veel minder opvallen dan een witte goot.

De kleurkeuze is daardoor niet alleen technisch, maar vooral esthetisch.

Tecnosystemi Optima leidinggoot

De Tecnosystemi Optima serie is een compleet leidinggootsysteem voor het netjes wegwerken van airco- en koeltechnische leidingen.

Binnen het systeem zijn naast rechte goten verschillende hulpstukken verkrijgbaar voor het maken van een compleet leidingtracé.

Denk aan:

• bochten;
• binnenhoeken;
• buitenhoeken;
• verbindingen;
• T-stukken;
• eind- en afwerkstukken.

Optima is interessant wanneer u een praktisch en compleet systeem zoekt waarbij de verschillende onderdelen op elkaar zijn afgestemd.

Bekijk Tecnosystemi Optima leidinggoten

Tecnosystemi Excellens leidinggoot

Ook Tecnosystemi Excellens is speciaal ontwikkeld voor het afwerken en beschermen van leidingen bij airconditioning en koeltechniek.

Excellens is verkrijgbaar met bijpassende systeemonderdelen en in verschillende uitvoeringen.

Een interessant voordeel is de keuze in uitstraling. Binnen het assortiment zijn naast de gebruikelijke lichte uitvoeringen ook donkere leidinggoten en hulpstukken verkrijgbaar.

Hierdoor kan Excellens bijvoorbeeld aantrekkelijk zijn bij een:

• donkere gevel;
• houten gevel;
• zwarte buitenunit;
• donkere kozijnen;
• moderne woning;
• bedrijfspand.

Bij Handelsonderneming RJV vindt u onder andere Tecnosystemi Excellens in zwart en bruin, naast andere uitvoeringen.

Bekijk Tecnosystemi Excellens leidinggoten

Optima of Excellens?

Beide series zijn bedoeld voor professionele afwerking van aircoleidingen.

De keuze wordt vooral bepaald door:

• benodigde afmeting;
• beschikbare hulpstukken;
• gewenste kleur;
• vormgeving;
• toepassing;
• beschikbaarheid van passende onderdelen.

Een belangrijk advies is om binnen één leidingtracé zoveel mogelijk dezelfde serie en maat te gebruiken.

Een bocht van een ander systeem kan qua opgegeven maat vergelijkbaar lijken, maar hoeft daardoor nog niet netjes op de leidinggoot te passen.

Canalit leidinggoot

Canalit is eveneens een bekend leidinggootsysteem voor airco- en koeltechnische installaties.

Het systeem kan worden gebruikt om koelleidingen, condenswaterafvoer en bekabeling gezamenlijk netjes af te werken.

Ook bij Canalit zijn verschillende maten en hulpstukken beschikbaar om een compleet leidingtracé samen te stellen.

Canalit kan daardoor een interessante keuze zijn wanneer u een praktisch leidinggootsysteem zoekt voor zowel renovatie als nieuwe airco-installaties.

Bekijk Canalit leidinggoten

Inoac leidinggoot

Inoac is een andere mogelijkheid voor het professioneel afwerken van aircoleidingen.

Het systeem bestaat uit rechte leidinggoten en bijbehorende hulpstukken waarmee verschillende leidingtracés kunnen worden gemaakt.

Inoac wordt al lange tijd binnen airco- en koeltechnische installaties toegepast en kan interessant zijn wanneer specifieke afmetingen of systeemonderdelen van Inoac goed bij de installatie passen.

Bekijk Inoac leidinggoten

Tecnosystemi, Canalit of Inoac: welke moet ik kiezen?

Er is niet één merk dat voor iedere installatie automatisch de beste keuze is.

Kijk vooral naar het complete leidingtracé.

Heeft u alleen een rechte leidinggoot nodig, dan is de keuze relatief eenvoudig.

Moet het leidingtracé echter meerdere hoeken maken, langs een kozijn lopen of op een bijzondere manier bij de buitenunit uitkomen? Controleer dan eerst of alle benodigde hulpstukken binnen dezelfde serie verkrijgbaar zijn.

Dat voorkomt dat u halverwege de montage moet overstappen op een ander systeem.

Kunnen verschillende merken door elkaar worden gebruikt?

Daar zou ik niet standaard van uitgaan.

Een leidinggoot van bijvoorbeeld 80 mm van het ene merk hoeft niet exact dezelfde buitenmaat, vorm of dekselconstructie te hebben als een 80 mm systeem van een ander merk.

Daardoor kan bijvoorbeeld een:

• bocht;
• verbindingsstuk;
• T-stuk;
• eindkap

van een ander merk niet goed aansluiten.

Gebruik daarom bij voorkeur goot en hulpstukken uit dezelfde serie.

Hoe monteer je een airco-leidinggoot?

De exacte montagemethode hangt af van het systeem en de ondergrond, maar de basis is meestal vergelijkbaar.

1. Bepaal het leidingtracé

Bepaal eerst waar de koelleidingen, kabels en condensafvoer moeten lopen.

Probeer het tracé zo kort en logisch mogelijk te houden.

2. Bepaal de benodigde hulpstukken

Tel vooraf:

• binnenhoeken;
• buitenhoeken;
• vlakke bochten;
• verbindingen;
• eindstukken;
• muurafdekkingen.

Zo voorkomt u dat tijdens de montage onderdelen ontbreken.

3. Monteer de onderzijde van de goot

Bevestig de basis van de leidinggoot stevig tegen de wand of gevel.

Gebruik bevestigingsmateriaal dat geschikt is voor de ondergrond.

4. Leg de leidingen in de goot

Plaats de koelleidingen, kabels en condenswaterslang zonder deze onnodig te knikken of samen te drukken.

Let vooral op de isolatie van de koelleidingen.

5. Controleer de condensafvoer

Controleer vóór het sluiten van de goot of de condenswaterslang voldoende afschot heeft.

6. Plaats het deksel

Klik of monteer het deksel volgens het systeem.

7. Monteer de hulpstukken

Plaats vervolgens de bochten, verbindingen en afwerkstukken voor een nette afwerking.

Leidinggoot zagen

Rechte leidinggoot kan op maat worden gemaakt.

Zaag zo recht mogelijk, omdat een scheve zaagsnede later zichtbaar kan blijven of ervoor kan zorgen dat een hulpstuk minder mooi aansluit.

Verwijder na het zagen scherpe randen en bramen.

Meet bovendien twee keer voordat u zaagt.

Een stuk dat enkele millimeters te lang is, kan meestal nog worden aangepast. Een te kort gezaagde leidinggoot is lastiger te herstellen.

Leidingen niet te scherp buigen

Een mooie leidinggoot betekent niet automatisch dat het leidingwerk eronder technisch goed is aangelegd.

Koelleidingen mogen niet te scherp worden gebogen.

Een te kleine buigradius kan:

• de koperen leiding vervormen;
• de leiding vernauwen;
• isolatie beschadigen;
• problemen met de installatie veroorzaken.

De bocht van de leiding moet dus passen binnen de ruimte die het hulpstuk biedt.

Kies daarom bij dikkere leidingen niet een onnodig kleine leidinggoot.

Hoeveel leidinggoot heb ik nodig?

Meet het complete leidingtracé.

Bijvoorbeeld:

2,4 meter verticaal + 3,2 meter horizontaal = 5,6 meter

Houd vervolgens rekening met:

• standaardlengte van de leidinggoot;
• zaagverlies;
• verbindingen;
• bochten;
• eventuele reserve.

Bestel liever iets te veel dan dat u voor een klein ontbrekend stuk opnieuw materiaal moet bestellen.

Veelgemaakte fouten

Bij het kiezen en monteren van airco-leidinggoten komen een aantal fouten regelmatig voor:

• goot te klein kiezen;
• alleen de koperen leiding meten en de isolatie vergeten;
• condensslang zonder afschot monteren;
• verschillende merken of series combineren;
• te weinig bochten en verbindingsstukken bestellen;
• leidingen te scherp door een bocht leggen;
• goot scheef zagen;
• hulpstukken pas na het leggen van het tracé bepalen;
• verkeerde kleur bestellen;
• geen rekening houden met kabels naast de koelleidingen.

Eerst het leidingtracé tekenen

Bij een iets grotere installatie is het verstandig om vooraf een eenvoudige schets te maken.

Bijvoorbeeld:

binnenunit
↓ 1,5 m
vlakke bocht
→ 3 m
buitenhoek
↓ 2 m
buitenunit

Daaruit volgt direct dat u bijvoorbeeld nodig heeft:

• voldoende rechte leidinggoot;
• 1 vlakke bocht;
• 1 buitenhoek;
• eventuele verbindingsstukken;
• afwerking bij binnen- en buitenunit.

Dit maakt bestellen een stuk eenvoudiger.

Welke leidinggoot past bij mijn installatie?

Gebruik als eenvoudige keuzehulp:

Standaard witte installatie?
Vergelijk Optima, Excellens, Canalit en Inoac op maat en benodigde hulpstukken.

Zwarte of donkere gevel?
Kijk bijvoorbeeld naar een zwarte Tecnosystemi Excellens uitvoering.

Bruine of houten gevel?
Een bruine Excellens leidinggoot kan visueel veel rustiger zijn.

Veel hoeken in het leidingtracé?
Controleer eerst welke serie alle benodigde hulpstukken heeft.

Dikke koelleidingen of veel kabels?
Kies voldoende binnenruimte en ga niet automatisch voor de kleinste goot.

Niet zeker van de maat?
Meet de complete geïsoleerde leidingbundel voordat u bestelt.

Wat heeft u nodig voor een complete airco-installatie?

Een leidinggoot is maar één onderdeel van de installatie.

Afhankelijk van de situatie kunt u daarnaast nodig hebben:

Koelleidingen
Voor de verbinding tussen binnen- en buitenunit.

Koppelingen
Voor het aansluiten van het leidingwerk.

Condenswaterslang en condenswaterpompen
Voor het afvoeren van condenswater.

Muurbeugels of opstellingsbalken
Voor plaatsing van de buitenunit.

Trillingsdempers
Voor het beperken van overdracht van trillingen.

Isolatiematerialen
Voor een correcte isolatie van koeltechnische leidingen.

Montage- en koeltechnisch gereedschap
Voor installatie en onderhoud.

Dit is een goede plek op de technische pagina voor een paar interne verwijzingen:

Koelleidingen bekijken
Condenswaterafvoer
Muurbeugels & opstellingsbalken
Aircogereedschap

Welke leidinggoot moet ik bestellen?

Bepaal vóór het bestellen minimaal:

1. maat van de geïsoleerde koelleidingen;
2. aantal leidingen;
3. diameter van de condenswaterslang;
4. hoeveelheid bekabeling;
5. totale lengte van het tracé;
6. aantal binnen- en buitenhoeken;
7. aantal vlakke bochten;
8. aantal verbindingen;
9. gewenste kleur;
10. merk en serie.

Heeft u dit bepaald, dan kunt u het complete leidinggootsysteem in één keer samenstellen.

Advies over airco-leidinggoten

Een goede leidinggoot maakt een groot verschil in de uiteindelijke uitstraling van een airco-installatie. Maar de juiste keuze gaat verder dan alleen kleur en vorm.

Vooral voldoende binnenruimte, passende hulpstukken, ruimte voor de condensafvoer en het gebruik van onderdelen uit dezelfde serie zijn belangrijk.

Bij Handelsonderneming RJV vindt u verschillende professionele leidinggootsystemen, waaronder:

Tecnosystemi Optima
Tecnosystemi Excellens
Canalit
Inoac

Met meer dan 30 jaar ervaring in installatietechniek kunnen we ook meedenken wanneer u twijfelt over de juiste maat of de onderdelen die u voor uw leidingtracé nodig heeft.

Vraag technisch advies
