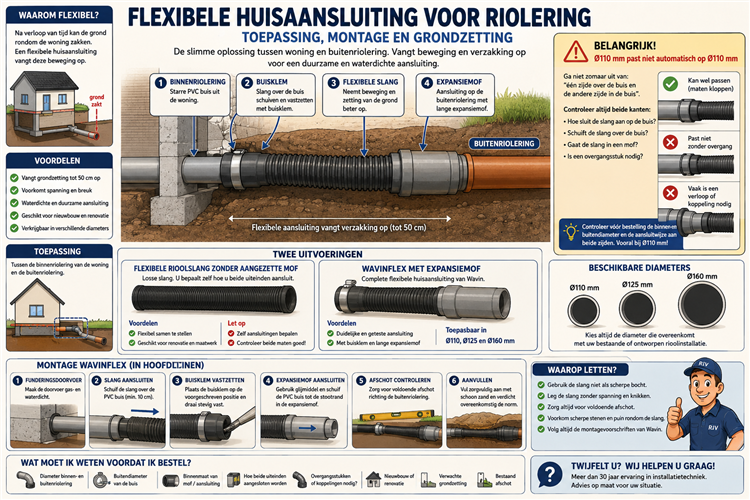

Flexibele huisaansluiting voor riolering – toepassing, montage en grondzetting
Flexibele rioolslangen voor een betrouwbare huisaansluiting
Een flexibele huisaansluiting, ook wel flexibele rioolslang of flexibele rioolbuis genoemd, wordt gebruikt om beweging tussen een gebouw en de buitenriolering op te kunnen vangen.
Dit is vooral belangrijk op plaatsen waar de grond rondom een woning of gebouw na verloop van tijd kan zakken, terwijl de gefundeerde woning zelf vrijwel op dezelfde hoogte blijft.
Een flexibele aansluiting voorkomt dat deze beweging rechtstreeks wordt overgebracht op de starre PVC-rioolleiding.
Bij Handelsonderneming RJV vindt u verschillende oplossingen, waaronder:
- flexibele rioolslangen zonder aangezette mof;
- Wavin Wavinflex flexibele huisaansluitingen met aansluitvoorzieningen;
- verschillende diameters voor buitenriolering.
Op deze technische pagina leggen we uit waarom een flexibele huisaansluiting wordt gebruikt, welke uitvoering u nodig heeft, hoe u de juiste aansluitmaten bepaalt en waar u bij montage en grondzetting rekening mee moet houden.
Waarom een flexibele huisaansluiting?
Bij een woning op een fundering kunnen twee verschillende situaties ontstaan.
De woning en de rioolbuis door de fundering blijven op hun plaats, terwijl de grond en de buitenriolering kunnen zakken.
Schematisch:
riolering woning
↓
funderingsdoorvoer
↓
flexibele huisaansluiting
↓
buitenriolering
Zonder flexibele overgang kan beweging van de grond spanning veroorzaken op:
- PVC-rioolbuizen;
- moffen;
- verbindingen;
- funderingsdoorvoeren;
- aansluitingen op de buitenriolering.
Een flexibele huisaansluiting creëert een gedeelte dat deze beweging beter kan opvangen.
Grondzetting rondom een woning
Vooral bij nieuwbouw kan de aangevulde grond rondom een woning na verloop van tijd nog zakken.
Maar ook bij bestaande gebouwen kan grondbeweging ontstaan door bijvoorbeeld:
- slappe bodem;
- veen- of kleigrond;
- ophogingen;
- grondwaterveranderingen;
- werkzaamheden;
- belasting van de bodem.
Juist de overgang van een gefundeerd gebouw naar de omliggende grond is daarbij een kritisch punt.
Een flexibele huisaansluiting wordt gebruikt om te voorkomen dat deze beweging rechtstreeks aan de starre binnenriolering wordt doorgegeven.
Flexibele rioolslang of flexibele huisaansluiting?
De benamingen worden in de praktijk regelmatig door elkaar gebruikt.
Met een flexibele rioolslang wordt meestal het flexibele leidinggedeelte zelf bedoeld.
Een flexibele huisaansluiting is eigenlijk de complete toepassing:
starre binnenriolering → flexibele overgang → buitenriolering
Dat onderscheid is belangrijk, omdat een losse flexibele rioolslang nog niet automatisch betekent dat u een complete passende huisaansluiting heeft.
Vooral de aansluiting aan beide uiteinden verdient aandacht.
Twee verschillende uitvoeringen
Globaal kunt u onderscheid maken tussen:
Flexibele rioolslang zonder aangezette mof
Hierbij krijgt u het flexibele leidinggedeelte en moet u zelf bepalen hoe de aansluitingen aan beide zijden worden gemaakt.
Dit geeft veel vrijheid, maar vraagt meer aandacht bij het bepalen van de aansluitmaten.
Wavin Wavinflex
Wavinflex is specifiek ontwikkeld als flexibele huisaansluiting. De aansluitwijze is daardoor veel duidelijker bepaald.
Welke uitvoering het meest geschikt is, hangt af van de bestaande riolering, maatvoering en toepassing.
Flexibele rioolslang zonder aangezette mof
Een flexibele rioolslang zonder aangezette mof kan interessant zijn bij:
- renovatie;
- bestaande rioolaansluitingen;
- afwijkende situaties;
- maatwerk;
- situaties waarin u zelf de aansluitingen wilt samenstellen.
Het ontbreken van een aangezette mof betekent echter dat u vóór het bestellen moet bepalen hoe beide uiteinden worden aangesloten.
En juist daar gaat het in de praktijk regelmatig mis.
Belangrijk: Ø110 mm past niet automatisch op Ø110 mm
Dit is één van de belangrijkste aandachtspunten bij flexibele rioolslangen.
Een veelgemaakte gedachte is:
PVC Ø110 → flexibele slang Ø110 → PVC Ø110
waarbij wordt aangenomen:
ene zijde van de flexibele slang over de PVC-buis
en
andere zijde van de flexibele slang in de PVC-buis of mof
Dat klinkt logisch, maar is technisch niet automatisch mogelijk.
De aanduiding Ø110 mm is een nominale maat. Deze vertelt niet automatisch wat de exacte binnen- en buitendiameter van ieder uiteinde van de flexibele slang is.
Bij een flexibele slang spelen onder andere mee:
- buitendiameter;
- binnendiameter;
- wanddikte;
- profiel van de slang;
- constructie van het uiteinde;
- maat van de PVC-buis;
- binnenmaat van de PVC-mof.
Vooral bij Ø110 mm kan hierdoor tijdens de montage blijken dat de vooraf bedachte verbinding niet past.
Over de buis of in de buis?
Bepaal daarom voor beide zijden afzonderlijk hoe de aansluiting gemaakt moet worden.
Aansluiting waarbij de slang over de buis gaat
Wanneer de flexibele slang over een bestaande PVC-buis moet worden geschoven, is de binnendiameter van de slang belangrijk.
Deze moet geschikt zijn voor de buitendiameter van de betreffende PVC-buis én voor de voorgeschreven verbindingsmethode.
Aansluiting waarbij de slang in een mof gaat
Moet het andere uiteinde in een bestaande PVC buis worden gestoken, dan is juist de buitendiameter van de flexibele slang belangrijk.
Die moet overeenkomen met de maat waarvoor de buis is ontworpen.
En daar zit de valkuil
Een flexibele slang die aan één zijde over een PVC-buis Ø110 mm kan worden geschoven, heeft daardoor niet automatisch aan de andere zijde een buitendiameter die als een normale PVC-buis Ø110 mm in een standaard over de buis past.
Controleer dus beide verbindingen voordat u de slang bestelt.
Waarom is dit vooral bij Ø110 mm belangrijk?
Ø110 mm is een veelgebruikte maat voor woningriolering. Daardoor wordt gemakkelijk aangenomen dat alle producten met de aanduiding 110 rechtstreeks op elkaar aansluiten.
In de praktijk moet de situatie zijn:
PVC Ø110 → flexibele slang Ø110
wel op een bepaalde manier aangesloten kan worden, maar:
flexibele slang Ø110 → PVC Ø125
niet rechtstreeks passend gemaakt kan worden zoals vooraf bedacht.
Er is dan bijvoorbeeld alsnog een:
- geschikte overgang;
- rubber koppeling;
- manchetkoppeling;
- verloop;
- aansluitstuk
nodig.
Wanneer daar vooraf geen rekening mee is gehouden, moet tijdens de montage worden geïmproviseerd.
Bij een ondergrondse rioolaansluiting is het beter om dat te voorkomen.
Belangrijk: kijk bij een flexibele rioolslang dus niet alleen naar “Ø110”, maar naar de werkelijke aansluitmaat en aansluitwijze van beide uiteinden.
Eerst beide aansluitingen bepalen
Een eenvoudige manier om fouten te voorkomen:
Zijde A – woning
Vraag uzelf af:
Waar moet de flexibele slang op worden aangesloten?
Bijvoorbeeld een PVC-buis Ø125 mm.
Vervolgens:
Moet de slang over deze buis worden geschoven of wordt een aparte koppeling gebruikt?
Zijde B – buitenriolering
Bepaal vervolgens opnieuw:
Waar moet dit uiteinde op worden aangesloten?
En:
Moet de slang in een buis, over een buis of via een losse koppeling worden aangesloten?
Pas wanneer beide verbindingen duidelijk zijn, weet u welke flexibele slang en welke hulpstukken u nodig heeft.
Met of zonder mof?
Het verschil is dus groter dan alleen de aanwezigheid van een mof.
Zonder aangezette mof
Bij een flexibele rioolslang zonder aangezette mof bepaalt u zelf de aansluiting aan beide uiteinden.
Voordelen:
- flexibel samen te stellen;
- geschikt voor maatwerk;
- interessant bij renovatie;
- verschillende aansluitmogelijkheden.
Aandachtspunt:
U moet vooraf de daadwerkelijke binnen- en buitendiameters en aansluitwijze controleren.
Bekijk flexibele rioolslangen zonder mof
Wavin Wavinflex
De Wavinflex is specifiek ontwikkeld als flexibele huisaansluiting voor buitenriolering.
Volgens de montage-instructie van Wavin wordt de flexibele aansluiting aan de gebouwzijde over de starre leiding geschoven en met een buisklem bevestigd. Aan de zijde van de buitenriolering wordt gebruikgemaakt van de lange expansiemof.
Wavin levert Wavinflex voor PVC-buitenriolering in Ø110, Ø125 en Ø160 mm en beschrijft het systeem voor situaties waar grondzakking tot 50 cm kan optreden.
Hierdoor is vooraf duidelijker hoe de beide uiteinden van de flexibele huisaansluiting worden aangesloten.
Wavinflex met mof
De lange expansiemof van Wavinflex heeft een belangrijke functie.
De complete verbinding is bedoeld om beweging tussen de woning en buitenriolering te kunnen opnemen.
De opbouw wordt dan bijvoorbeeld:
starre binnenriolering
↓
Wavinflex met buisklem
↓
flexibel gedeelte
↓
lange expansiemof
↓
PVC-buitenriolering
Wavin schrijft voor dat de overgang van de starre binnenriolering naar de Wavinflex buiten de fundering wordt gemaakt.
Volg bij montage altijd de actuele Wavin-montagevoorschriften voor de betreffende uitvoering.
Welke diameter heb ik nodig?
Veel voorkomende diameters voor deze toepassing zijn:
Ø110 mm
Veel toegepast bij woningriolering.
Let hierbij extra goed op de daadwerkelijke aansluitmaten wanneer een losse flexibele slang zonder aangezette mof wordt gebruikt.
Ø125 mm
Voor rioolinstallaties die in deze diameter zijn uitgevoerd.
Ø160 mm
Voor grotere huisaansluitingen en buitenrioleringen.
De diameter moet worden afgestemd op de bestaande of ontworpen rioolinstallatie.
Verklein een rioolleiding niet zomaar omdat een bepaalde flexibele slang gemakkelijker verkrijgbaar is.
Montage van Wavinflex
Gebruik voor Wavinflex altijd de actuele montagehandleiding van Wavin. In hoofdlijnen bestaat de montage uit de volgende stappen.
1. Funderingsdoorvoer
De binnenriolering wordt door de fundering naar buiten gebracht.
De funderingsdoorvoer moet daarbij correct gas- en waterdicht worden uitgevoerd.
2. Wavinflex aansluiten
De flexibele slang wordt aan de gebouwzijde volgens de Wavin-instructie over de starre rioolbuis geschoven.
Hierbij wordt een buisklem gebruikt om de verbinding te maken.
3. Buisklem bevestigen
Plaats en bevestig de buisklem overeenkomstig de actuele montagevoorschriften van Wavin.
4. Mof aansluiten
Aan de zijde van de buitenriolering wordt de verbinding via de daarvoor bestemde lange expansiemof gemaakt.
Controleer daarbij of het spie-eind correct is voorbereid en gemonteerd.
5. Afschot controleren
Controleer vervolgens het complete leidingtracé op het voorgeschreven afschot.
6. Zorgvuldig aanvullen
De leiding moet zorgvuldig worden ingebed en aangevuld, zodat geen scherpe stenen, puin of andere materialen tegen het flexibele gedeelte drukken.
Een flexibele slang vervangt geen correct afschot
Een flexibele huisaansluiting kan beweging opvangen, maar lost een verkeerd aangelegde riolering niet op.
Afvalwater moet nog steeds goed kunnen wegstromen.
Wanneer door grondzakking uiteindelijk een situatie ontstaat waarbij de leiding op tegenschot komt te liggen, moet het leidingtracé worden gecorrigeerd.
De flexibiliteit is dus bedoeld om zetting op te vangen, niet om onbeperkte hoogteverschillen in de riolering te creëren.
Gebruik de slang niet als willekeurige bocht
Een flexibele rioolslang kan buigen, maar is niet bedoeld als vervanging voor iedere normale rioolbocht.
Daar is de buis te stug voor.
De flexibiliteit dient bij een huisaansluiting vooral voor het opvangen van beweging en grondzetting.
Leg de slang daarom:
- zonder onnodige spanning;
- met correct afschot;
- volgens de minimale buigradius;
- goed ondersteund en ingebed.
Voor normale richtingsveranderingen kunnen daarvoor bestemde rioolbochten een betere oplossing zijn.
Nieuwbouw en flexibele huisaansluitingen
Bij nieuwbouw is de overgang van woning naar buitenriolering een belangrijk punt.
De woning staat bijvoorbeeld op palen of een andere fundering, terwijl de aangevulde grond rondom het gebouw nog kan zakken.
Hierdoor ontstaat:
stabiele woning ↔ zakkende grond
Een flexibele huisaansluiting zorgt voor een overgang tussen deze twee situaties.
Juist daarom wordt een systeem als Wavinflex veel bij dergelijke aansluitingen toegepast.
Flexibele rioolslang bij renovatie
Ook bij bestaande woningen kan een flexibele rioolslang interessant zijn.
Bijvoorbeeld wanneer:
- de bestaande rioolaansluiting is verzakt;
- verbindingen onder spanning staan;
- een oude aansluiting wordt vervangen;
- de buitenriolering beweegt;
- een bestaande starre verbinding problemen veroorzaakt.
Onderzoek bij renovatie wel eerst waarom de oude aansluiting problemen heeft gekregen.
Wanneer een complete buitenriolering op tegenschot ligt, lost alleen het plaatsen van een flexibel stukje leiding het probleem niet op.
Flexibele huisaansluiting of polderstuk?
Een flexibele huisaansluiting en een polderstuk kunnen beide worden gebruikt in situaties waarin beweging van het riool een rol speelt, maar het zijn niet automatisch dezelfde oplossingen.
Welke uitvoering geschikt is, hangt af van:
- verwachte grondzetting;
- leidingdiameter;
- positie ten opzichte van de fundering;
- beschikbare ruimte;
- bestaande riolering;
- gewenste bewegingsmogelijkheid.
Bij twijfel is het verstandig de complete situatie te bekijken voordat materiaal wordt besteld.
Veelgemaakte fouten
Bij flexibele rioolaansluitingen zien we vooral deze aandachtspunten:
- denken dat Ø110 automatisch op iedere Ø110-aansluiting past;
- aannemen dat één zijde over de buis en de andere zijde automatisch in een mof past;
- alleen naar de nominale diameter kijken;
- binnen- en buitendiameter niet controleren;
- pas tijdens montage ontdekken dat een overgangsstuk nodig is;
- verkeerde diameter kiezen;
- onvoldoende afschot aanhouden;
- flexibele slang als scherpe bocht gebruiken;
- slang onder spanning monteren;
- funderingsdoorvoer niet goed afdichten;
- verkeerde koppelingen gebruiken;
- onvoldoende rekening houden met toekomstige grondzetting;
- een verzakte leiding met tegenschot niet herstellen.
Welke uitvoering moet ik kiezen?
Complete flexibele huisaansluiting bij nieuwbouw?
Kijk naar Wavin Wavinflex.
Grondzetting rondom de woning verwacht?
Een daarvoor ontworpen flexibele huisaansluiting kan beweging tussen gebouw en buitenriolering opvangen.
Zelf de aansluiting samenstellen?
Een flexibele rioolslang zonder aangezette mof geeft meer vrijheid.
PVC Ø110 aan beide zijden?
Ga niet automatisch uit van een rechtstreekse aansluiting. Controleer hoe beide uiteinden daadwerkelijk worden verbonden.
Bestaande verzakte aansluiting vervangen?
Controleer eerst de oorzaak, het afschot en de bestaande diameters.
Wat moet ik weten voordat ik bestel?
Bepaal vóór het bestellen minimaal:
- diameter van de binnenriolering;
- diameter van de buitenriolering;
- buitendiameter van de buis waarop aangesloten wordt;
- binnenmaat van een bestaande mof;
- hoe zijde A van de flexibele slang wordt aangesloten;
- hoe zijde B wordt aangesloten;
- of de slang over een buis of in een mof moet passen;
- welke koppelingen of verlopen nodig zijn;
- benodigde lengte;
- nieuwbouw of renovatie;
- verwachte grondzetting;
- bestaand afschot;
- uitvoering met of zonder aangezette mof.
Extra aandacht bij Ø110 mm
Een flexibele rioolslang Ø110 mm en een PVC-rioolbuis Ø110 mm zijn niet automatisch aan beide zijden rechtstreeks passend op elkaar aan te sluiten.
Controleer daarom vóór bestelling de daadwerkelijke maatvoering en aansluitwijze.
Dit voorkomt dat tijdens de montage alsnog een oplossing moet worden geïmproviseerd.
Flexibele huisaansluitingen bij Handelsonderneming RJV
Bij Handelsonderneming RJV vindt u verschillende oplossingen voor flexibele aansluitingen van buitenriolering.
Flexibele rioolslang zonder aangezette mof
Geschikt voor situaties waarin u zelf de aansluitingen wilt samenstellen.
Let hierbij vooral bij Ø110 mm goed op de werkelijke binnen- en buitendiameter en de benodigde overgang naar PVC.
Bekijk flexibele rioolslangen zonder mof
Wavin Wavinflex
Een speciaal als flexibele huisaansluiting ontwikkeld systeem met een duidelijk bepaalde aansluitwijze aan beide zijden.
Verkrijgbaar in verschillende diameters voor aansluiting op PVC-buitenriolering.
Hulp nodig bij de juiste aansluiting?
Weet u niet zeker of de flexibele slang over uw bestaande buis, in een mof of met een aparte overgang moet worden aangesloten?
Stuur ons dan bij voorkeur:
- diameter van beide rioolbuizen;
- foto van beide aansluitpunten;
- binnen- en buitenmaat indien bekend;
- nieuwbouw- of renovatiesituatie.
Met meer dan 30 jaar ervaring in installatietechniek denkt Handelsonderneming RJV graag mee over een passende oplossing.
