Dakairco monteren op een camper of caravan

_{Technische informatie en montage voor de doe-het-zelver}

Een dakairco is een ruimtebesparende oplossing voor het koelen en verwarmen van een camper, caravan of buscamper. De buitenunit wordt op het dak geplaatst en via een dakopening verbonden met het luchtverdeel- en bedieningspaneel aan de binnenzijde.

De Tosot SHARK by GREE is verkrijgbaar met een koelvermogen van 2,65 of circa 3,6 kW en in wit of zwart. De dakairco kan koelen, verwarmen, ventileren en ontvochtigen.

Welke Tosot SHARK heeft u nodig?

Tosot SHARK 2,65 kW

Geschikt voor compacte en middelgrote campers, caravans en buscampers.

Koelvermogen: 2,65 kW
Verwarmingsvermogen: 2,5 kW
Indicatief voor ruimtes van circa 10 tot 17 m²
Luchtverplaatsing: circa 225–340 m³/uur
Voeding: 220–240 V/50 Hz
Koudemiddel: R32
Dakopening: 400 × 400 mm
Uitvoering: wit of zwart

Tosot SHARK 3,6/3,65 kW

De krachtigere uitvoering voor grotere campers en caravans of voor gebruik in warme gebieden.

Koelvermogen: circa 3,6–3,65 kW
Verwarmingsvermogen zwarte uitvoering: 3,4 kW
Indicatief geschikt voor voertuigen tot circa 18 m²
Luchtverplaatsing: tot circa 360 m³/uur
Voeding: 220–240 V/50 Hz
Koudemiddel: R32
Dakopening: 400 × 400 mm
Uitvoering: wit of zwart

De benodigde capaciteit wordt niet alleen bepaald door het vloeroppervlak. Ook de isolatie, hoeveelheid glas, voertuigkleur, bezetting en vakantiebestemming spelen een rol.

Belangrijke montagematen

Onderdeel	Maat of voorschrift
Benodigde dakopening	400 × 400 mm
Geschikte dakdikte	30–80 mm
Bevestiging	Vier montagebouten
Maximaal aanhaalmoment	2,3–2,5 Nm
Voedingsspanning	220–240 V/50 Hz
Aanbevolen beveiliging	10 A
Koudemiddel	R32
Montagepositie	Zo vlak en horizontaal mogelijk

Controleer vóór aankoop en montage altijd de actuele maatvoering en handleiding van de gekozen uitvoering.

Kan ik de dakairco zelf monteren?

Een ervaren doe-het-zelver kan het mechanische gedeelte uitvoeren wanneer:

er een geschikte dakopening van 400 × 400 mm aanwezig is;
het dak voldoende sterk en vlak is;
bekend is waar dakspanten, kabels en leidingen lopen;
het juiste afdichtingsmateriaal wordt gebruikt;
een momentsleutel beschikbaar is;
de airco veilig op het dak kan worden getild;
de voertuigg arantie door de montage niet vervalt.

Laat de montage beoordelen of uitvoeren door een specialist wanneer het dak zwak, gebogen, geribbeld of onbekend van constructie is.

De vaste 230V-aansluiting moet volgens de geldende voorschriften door een vakbekwaam elektricien worden aangelegd en gecontroleerd.

Benodigd gereedschap en materiaal

Voor een normale montage heeft u onder andere nodig:

rolmaat en winkelhaak;
afplaktape en markeerstift;
boormachine;
geschikte zaag voor het dakmateriaal;
kunststof of houten wiggen;
ontbraamgereedschap;
corrosiewerende randbescherming;
niet-uithardende, blijvend elastische camper- of caravan-kit;
schoonmaak- en ontvettingsmiddel;
momentsleutel met passend gereedschap;
montagemateriaal uit de verpakking;
materiaal voor een verstevigingsframe;
kabelbescherming en trekontlasting;
stabiele ladder of werksteiger;
minimaal twee personen voor het tillen.

Gebruik een afdichtingsmiddel dat geschikt is voor het materiaal van het voertuigdak. Gebruik niet zomaar een harde bouwkit of sanitairsilicone.

Voorbereiding vóór de montage

1. Controleer het draagvermogen

De dakconstructie moet het gewicht van de dakairco tijdens stilstand én tijdens het rijden kunnen dragen. Houd rekening met trillingen, windbelasting en beweging van het voertuig.

Controleer bij twijfel de gegevens van de camper- of caravanfabrikant.

2. Bepaal de montageplaats

Kies bij voorkeur een centrale positie zodat de gekoelde lucht zich gelijkmatig kan verspreiden. Controleer zowel buiten als binnen:

dakspanten en verstevigingen;
elektrische bedrading;
water- en gasleidingen;
zonnepanelen en dakluiken;
kasten, deuren en verlichting;
beschikbare ruimte voor het binnenpaneel;
vrije luchttoevoer en luchtuitblaas rondom de buitenunit.

Plaats de airco op een vlak gedeelte van het dak. Bij een hellend of gevormd dak kan een geschikte adapter of egalisatiering nodig zijn.

3. Controleer de dakdikte

De fabriekshandleiding geeft een geschikte dakdikte van 30 tot 80 mm aan. Bij een dunner dak moet rond de opening een stevig ondersteuningsframe worden aangebracht.

Dit frame voorkomt dat de buitenunit en het binnenpaneel het dak samendrukken wanneer de bevestigingsbouten worden aangedraaid.

4. Schakel alle spanning uit

Koppel vóór de werkzaamheden de netaansluiting, huishoudaccu, omvormer en eventuele zonnepanelen los. Controleer daarna of de installatie werkelijk spanningsloos is.

Montage in een bestaand dakluik

Een bestaand dakluik van 400 × 400 mm kan vaak als montageopening worden gebruikt.

Verwijder het binnenframe en het dakluik.
Verwijder voorzichtig oude kit- en afdichtingsresten.
Maak het dakoppervlak schoon en vetvrij.
Controleer of de opening exact 400 × 400 mm is.
Controleer de dakconstructie op vocht en beschadigingen.
Dicht oude schroefgaten af die buiten de nieuwe afdichtingspakking vallen.
Breng indien nodig een verstevigingsframe rondom de opening aan.
Controleer of het montagevlak voldoende vlak is.

Monteer een dakairco nooit over achtergebleven kitresten of een oneffen oppervlak. Hierdoor kan de afdichtingspakking niet gelijkmatig aansluiten.

Een nieuwe dakopening maken

Het maken van een nieuwe opening vraagt meer kennis van de dakconstructie.

Stap 1 – binnenzijde controleren

Bepaal eerst aan de binnenzijde waar de opening moet komen. Controleer zorgvuldig of hier geen dakspant, kabel, leiding of dragend onderdeel aanwezig is.

Stap 2 – opening aftekenen

Teken een haakse opening van exact 400 × 400 mm af. Meet beide diagonalen: wanneer deze gelijk zijn, is de opening haaks.

Plak het dak rondom de zaaglijn af om beschadiging van de dakafwerking te beperken.

Stap 3 – controleboringen maken

Maak kleine controleboringen binnen de uit te zagen opening. Controleer opnieuw of er geen leidingen, kabels of constructiedelen worden geraakt.

Stap 4 – opening uitzagen

Zaag de opening rustig en recht uit. Ondersteun het uitgezaagde deel zodat dit niet onverwacht naar beneden valt of de dakplaat beschadigt.

Bescherm zaagranden van metaal tegen corrosie en verwijder al het zaagsel uit het dak.

Stap 5 – verstevigingsframe aanbrengen

Breng rondom de opening een stevig en passend frame aan. Dit frame moet de buitenste dakplaat en het binnenplafond op afstand houden en voorkomen dat de dakconstructie tijdens het aandraaien inzakt.

Zorg dat er ook een veilige doorvoer voor de voedingskabel beschikbaar is.

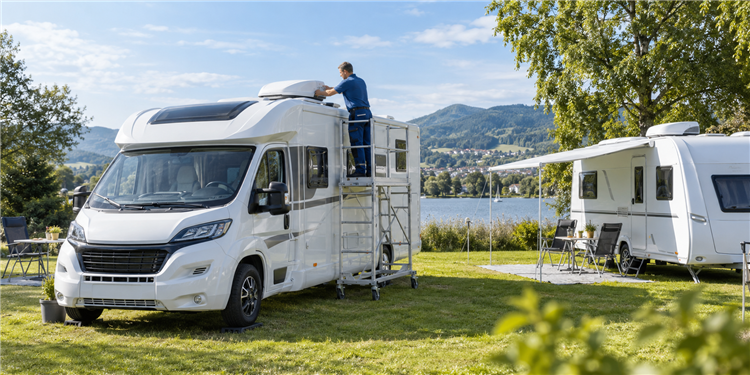

Buitenunit plaatsen

De buitenunit is zwaar en lastig hanteerbaar. Til deze met minimaal twee personen op het dak. Gebruik bij voorkeur een werksteiger of geschikte hijsvoorziening.

Til de airco nooit aan de kunststof omkasting of het luchtrooster.
Schuif of sleep de unit niet over het dak.
Controleer of de fabrieksafdichting correct is aangebracht.
Plaats de voorzijde in de rijrichting van het voertuig.
Centreer de unit boven de opening.
Controleer of de buitenunit recht en spanningsvrij staat.
Houd luchtinlaten, uitblaasopeningen en condensafvoeren vrij.

Wanneer het dak groeven of een profiel heeft, moeten de oneffenheden met een passende adapter en niet-uithardend afdichtingsmiddel worden geëgaliseerd. Voorkom dat regenwater onder de montageplaat kan lopen.

Binnenframe en luchtkanaal monteren

Plaats vanaf de binnenzijde het montageframe en lijn dit uit met de buitenunit.

Controleer of buitenunit en binnenframe recht tegenover elkaar staan.
Pas de meegeleverde foamdelen aan de dakdikte aan.
Zorg dat het luchtkanaal overal luchtdicht aansluit.
Voorkom openingen waardoor gekoelde lucht terug het dak in kan stromen.
Begin de vier lange bevestigingsbouten altijd met de hand.
Draai de bouten vervolgens kruislings en in kleine stappen aan.
Controleer tussendoor of de afdichtingspakking gelijkmatig wordt samengedrukt.
Gebruik een maximaal aanhaalmoment van 2,3 tot 2,5 Nm.

Draai niet eerst één bout volledig vast. Hierdoor kan de buitenunit scheef worden getrokken en kan de afdichting aan één zijde onvoldoende aansluiten.

Gebruik geen slagmoersleutel of luchtsleutel. Te strak aandraaien kan het dak, de montageplaat of de afdichtingspakking beschadigen.

Elektrische aansluiting

De Tosot SHARK werkt op 220–240 V, 50 Hz, één fase. De fabriekshandleiding noemt een beveiliging van 10 A en een alle-polige scheidingsmogelijkheid.

De elektrische installatie moet onder andere beschikken over:

een geschikte en afzonderlijk beveiligde 230V-voeding;
fase, nul en beschermingsaarde;
een goed functionerende aardlekbeveiliging;
kabels met een passende aderdoorsnede;
bescherming tegen trillingen en scherpe randen;
trekontlasting;
een veilige mogelijkheid om de installatie volledig spanningsloos te maken.

De exacte kabeldoorsnede hangt af van kabellengte, aanlegwijze en beveiliging. Laat dit door een elektricien bepalen.

Sluit de airco niet aan op de elektrische installatie van het rijdende voertuig en gebruik het apparaat niet tijdens het rijden of het starten van de motor. Gebruik alleen een voedingsvoorziening die voor deze dakairco is toegestaan.

Binnenpaneel afwerken

Nadat de elektrische aansluiting is gecontroleerd:

Verbind de daarvoor bestemde stekkers van binnen- en buitenunit.
Controleer of alle stekkers volledig zijn aangesloten.
Bescherm de verbindingen met de voorgeschreven isolatie en kabelbevestiging.
Controleer of bedrading niet tegen bewegende of scherpe delen ligt.
Plaats de thermische isolatie rond het luchtkanaal.
Monteer het luchtverdeel- en bedieningspaneel.
Plaats de filters en het aanzuigrooster.
Controleer of de horizontale uitblaasklep vrij kan bewegen.

Eerste ingebruikname

Zet de airco pas onder spanning nadat de volledige montage en elektrische aansluiting zijn gecontroleerd.

Controleer achtereenvolgens:

of de unit stevig en recht gemonteerd is;
of de dakpakking overal gelijkmatig aansluit;
of de luchtinlaten en luchtuitlaten vrij zijn;
of de condensafvoer niet geblokkeerd is;
of de ventilator zonder bijgeluiden draait;
of koelen, ventileren en verwarmen functioneren;
of de afstandsbediening en eventueel WiFi werken;
of er na enige tijd geen condenswater binnen zichtbaar is.

Open vóór gebruik de horizontale uitblaasklep van het binnenpaneel. Een gesloten luchtuitlaat kan lucht- en condensproblemen veroorzaken.

Waterdichtheid controleren

Controleer de montage na de eerste regenbui en voer bij voorkeur ook een voorzichtige watertest uit.

Laat water rustig over het dak lopen. Richt geen harde waterstraal rechtstreeks tegen de afdichting of ventilatieopeningen. Controleer binnen rondom de dakopening op vocht.

Controleer de afdichting opnieuw:

na de eerste rit;
na enkele weken;
vóór en na ieder kampeerseizoen;
na een aanrijding met een tak of ander object;
wanneer vochtplekken of ongebruikelijke geluiden ontstaan.

Draai de bouten niet automatisch steeds verder aan. Controleer eerst de montagevoorschriften en het aanhaalmoment.

Gebruik en onderhoud

Voor een goede werking en lange levensduur:

reinig de luchtfilters regelmatig;
houd het dak en de luchtopeningen vrij van bladeren en vuil;
controleer de condensafvoer;
inspecteer de dakafdichting minimaal tweemaal per jaar;
gebruik geen hogedrukreiniger op de dakairco;
dek de luchtinlaat en uitblaasopeningen tijdens gebruik nooit af;
laat werkzaamheden aan het R32-koelcircuit uitsluitend door een bevoegde koudemiddelmonteur uitvoeren;
gebruik de verwarmingsfunctie als aanvullende verwarming en niet automatisch als vorstbeveiliging.

Het aanbevolen werkgebied uit de handleiding is ongeveer 18 tot 46 °C voor koelen en -5 tot 24 °C voor verwarmen. Buiten deze temperaturen kan de beveiliging de unit tijdelijk uitschakelen.

Veelgemaakte montagefouten

Een opening zagen zonder eerst kabels en dakspanten te controleren.
De dakairco op een geribbeld of scheef dak plaatsen zonder adapter.
Oude kitresten laten zitten.
Geen verstevigingsframe aanbrengen bij een zwak sandwichdak.
Een verkeerd of uithardend afdichtingsmiddel gebruiken.
De unit aan de kunststof kap optillen.
De buitenunit over de afdichtingspakking verschuiven.
De vier bouten niet kruislings aandraaien.
De bouten vaster dan 2,5 Nm aantrekken.
Openingen laten tussen luchtkanaal en binnenpaneel.
De 230V-aansluiting zonder beschermingsaarde aansluiten.
De airco gebruiken tijdens het rijden.

Belangrijk vóór het bestellen

Controleer altijd:

de beschikbare dakruimte;
de vrije ruimte aan de binnenzijde;
de positie van dakspanten en leidingen;
de dakopening van 400 × 400 mm;
de dakdikte van 30–80 mm;
het draagvermogen van het dak;
de beschikbare 230V-aansluiting;
het gewenste koelvermogen;
de gewenste kleur: wit of zwart.

Heeft u vragen over de juiste uitvoering of de montagemogelijkheden? Neem dan vóór het bestellen contact op met Handelsonderneming-RJV. Met meer dan 30 jaar ervaring in technische installatieproducten denken wij graag praktisch met u mee.
