_{Een buitenunit netjes wegwerken zonder de werking te belemmeren}

Een buitenunit van een airconditioner of warmtepomp is functioneel, maar niet altijd een mooie toevoeging aan een gevel, terras of tuin. Met een airco omkasting kan de buitenunit grotendeels uit het zicht worden geplaatst.

Een goede omkasting doet echter meer dan alleen de buitenunit verbergen. De constructie moet zo zijn ontworpen dat de buitenunit voldoende lucht kan blijven aanzuigen en uitblazen.

Daarom kunt u niet zomaar een willekeurige kast rondom een airco of warmtepomp plaatsen.

Bij Handelsonderneming RJV vindt u verschillende oplossingen voor het afwerken van buitenunits, waaronder de Evolar airco omkastingen.

Op deze technische pagina leggen we uit hoe een airco omkasting werkt, welke maat u nodig heeft, waar u bij de montage op moet letten en wat het verschil is tussen een gewone en geluidsreducerende omkasting.

Waarom een airco omkasting?

Een omkasting wordt voornamelijk gebruikt om een buitenunit minder zichtbaar te maken.

Dat kan interessant zijn wanneer de buitenunit bijvoorbeeld staat:

• aan de voor- of zijgevel;
• op een terras;
• op een balkon;
• naast de woning;
• in een tuin;
• bij een bedrijfspand;
• op een zichtbare plaats bij een appartement.

Daarnaast biedt een omkasting enige bescherming rondom de buitenunit.

De belangrijkste reden blijft echter meestal de uitstraling van de installatie.

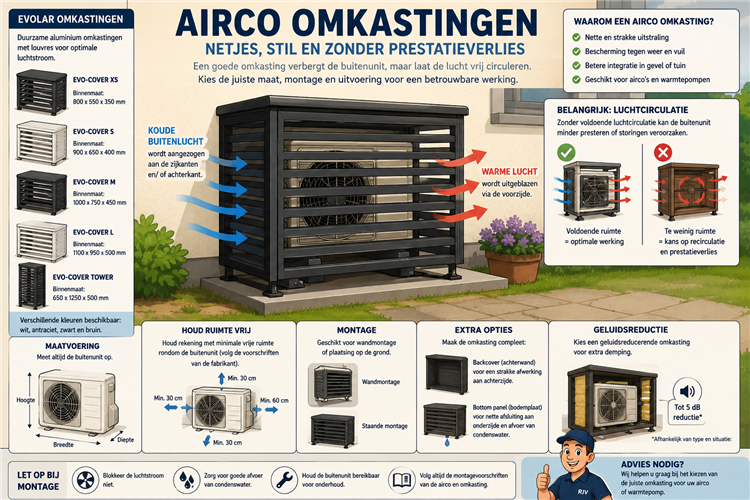

Hoe werkt een airco omkasting?

Een airco- of warmtepompbuitenunit verplaatst grote hoeveelheden lucht.

Aan één zijde wordt lucht aangezogen en via de ventilator wordt deze weer uitgeblazen.

Een geschikte omkasting maakt daarom gebruik van openingen of louvres waardoor de lucht kan blijven circuleren.

De situatie is globaal:

buitenlucht → omkasting → buitenunit → ventilator → omkasting → buitenlucht

De omkasting mag deze luchtstroom niet onnodig blokkeren.

Dit is één van de belangrijkste technische aandachtspunten bij het kiezen van een airco omkasting.

Waarom mag u een buitenunit niet zomaar inbouwen?

Een zelfgemaakte gesloten houten of metalen kast kan er mooi uitzien, maar kan problemen veroorzaken wanneer onvoldoende rekening is gehouden met de luchtcirculatie.

Wanneer warme of koude uitgeblazen lucht onvoldoende kan worden afgevoerd, kan deze opnieuw door de buitenunit worden aangezogen.

Dit noemen we recirculatie.

Daardoor kunnen onder andere:

• rendement verminderen;
• temperaturen rondom de buitenunit oplopen;
• ventilator en compressor harder moeten werken;
• prestaties afnemen;
• storingen ontstaan.

Gebruik daarom bij voorkeur een omkasting die specifiek is ontworpen voor toepassing rondom airco- en warmtepompbuitenunits.

Welke maat airco omkasting heb ik nodig?

Begin altijd met het opmeten van de buitenunit zelf.

Meet:

breedte × hoogte × diepte

Let daarbij niet alleen op de behuizing.

Houd ook rekening met:

• uitstekende afsluiters;
• koelleidingen;
• elektrische bekabeling;
• condenswaterafvoer;
• wandbeugels;
• trillingsdempers;
• opstellingsbalken.

De binnenmaat van de omkasting moet voldoende groot zijn voor de complete installatie.

Binnenmaat en buitenmaat zijn niet hetzelfde

Dit is belangrijk bij het bestellen.

Een omkasting kan bijvoorbeeld een buitenmaat hebben van:

900 × 600 × 400 mm

maar een kleinere beschikbare binnenmaat.

Bij een Evolar EVO-COVER XS van 900 × 600 × 400 mm bedraagt de opgegeven binnenruimte bijvoorbeeld 800 × 550 × 350 mm.

Kijk bij het kiezen daarom altijd naar de binnenmaat, niet alleen naar de buitenmaat van de omkasting.

Houd ruimte rondom de buitenunit

Kies een omkasting niet zo krap dat deze precies om de buitenunit past.

Een buitenunit heeft ruimte nodig voor:

• luchttoevoer;
• luchtafvoer;
• leidingwerk;
• onderhoud;
• servicewerkzaamheden.

Daarnaast gelden voor iedere airco of warmtepomp minimale vrije afstanden die door de fabrikant van de buitenunit worden voorgeschreven.

De montagevoorschriften van de airco of warmtepomp blijven daarom altijd leidend.

Een omkasting mag deze voorgeschreven vrije ruimte niet zomaar beperken.

Let op de maximale luchtcapaciteit

Dit is een technisch punt dat bij omkastingen gemakkelijk wordt vergeten.

Een buitenunit kan duizenden kubieke meters lucht per uur verplaatsen. De omkasting moet deze hoeveelheid lucht kunnen verwerken zonder een te grote weerstand te veroorzaken.

Bij Evolar verschilt de opgegeven maximale luchthoeveelheid daarom per maat. Voorbeelden uit de EVO-COVER-serie zijn ongeveer 1.745 m³/h voor XS, 2.250 m³/h voor S, 2.880 m³/h voor M en 4.620 m³/h voor L. De grotere Tower-uitvoering wordt opgegeven tot 7.075 m³/h.

Controleer dus niet alleen of de buitenunit fysiek in de omkasting past, maar ook of de omkasting geschikt is voor de luchtverplaatsing van de buitenunit.

Evolar airco omkastingen

Een veelgebruikte oplossing is de Evolar EVO-COVER.

De aluminium uitvoeringen zijn vervaardigd van gepoedercoat aluminium en voorzien van louvres. De omkastingen zijn universeel toepasbaar voor verschillende merken airco- en warmtepompbuitenunits, mits uiteraard de maatvoering en technische specificaties overeenkomen. Evolar vermeldt dat de EVO-COVER door Peutz is getest op invloed op de werking.

De serie is verkrijgbaar in verschillende:

• afmetingen;
• kleuren;
• uitvoeringen;
• montagemogelijkheden.

Hierdoor kan de omkasting worden afgestemd op zowel de buitenunit als de uitstraling van de woning.

Bekijk Evolar airco omkastingen

Aluminium airco omkasting

Een aluminium omkasting heeft verschillende praktische eigenschappen.

Het materiaal is relatief licht en goed geschikt voor buitentoepassingen. De Evolar aluminium omkastingen zijn gepoedercoat en bedoeld als onderhoudsarme afwerking rondom de buitenunit.

Afhankelijk van de uitvoering zijn verschillende kleuren beschikbaar.

Een donkere omkasting kan bijvoorbeeld mooi aansluiten bij:

• zwarte kozijnen;
• donkere gevelbekleding;
• moderne woningen;
• zwarte dakgoten.

Een lichte uitvoering valt juist minder op tegen een lichte gevel.

Wandmontage of staande montage?

De manier waarop de buitenunit is geplaatst, bepaalt mede hoe de omkasting wordt gemonteerd.

Buitenunit aan muurbeugels

Hangt de buitenunit aan een muurbeugel, dan kan de omkasting afhankelijk van de uitvoering eveneens aan de wand worden bevestigd.

Controleer daarbij of:

• de bevestigingsondergrond sterk genoeg is;
• voldoende ruimte rondom de buitenunit aanwezig blijft;
• de omkasting geen contact maakt met trillende delen;
• de koelleidingen bereikbaar blijven.

De Evolar aluminium EVO-COVER is volgens de productspecificaties geschikt voor wandmontage.

Buitenunit op opstellingsbalken

Staat de buitenunit op opstellingsbalken of een andere onderconstructie, dan kan een daarvoor geschikte omkasting staand worden gemonteerd.

Zorg ervoor dat de constructie stabiel staat en dat regen- en condenswater vrij kunnen worden afgevoerd.

Vrijstaande airco omkasting

Bij een normale wandopstelling is de achterzijde van een omkasting vaak niet zichtbaar.

Staat de buitenunit vrij in de tuin of op een terras, dan kan ook de achterzijde zichtbaar zijn.

Voor de Evolar EVO-COVER is hiervoor bijvoorbeeld een optionele backcover verkrijgbaar. Daarmee kan ook de achterzijde worden afgewerkt.

Onderzijde van de omkasting

Bij een wandhangende buitenunit kan ook de onderzijde zichtbaar zijn.

Voor bepaalde Evolar uitvoeringen is daarom een optioneel bottom panel verkrijgbaar. Dit sluit de onderzijde verder af en kan worden gecombineerd met een aansluiting voor condenswaterafvoer.

Let hierbij altijd op dat water uit de buitenunit ongehinderd moet kunnen worden afgevoerd.

Condenswater bij verwarmen

Een airconditioner die ook verwarmt werkt als een lucht-luchtwarmtepomp.

Tijdens verwarmen kan bij de buitenunit behoorlijk wat condenswater ontstaan. Tijdens een ontdooicyclus kan in korte tijd zelfs extra water vrijkomen.

Daarom moet onder en rondom de buitenunit voldoende mogelijkheid aanwezig blijven om water af te voeren.

Voorkom dat de omkasting:

• de condensafvoer blokkeert;
• water vasthoudt;
• ijsvorming rondom de buitenunit bevordert.

Dit is vooral belangrijk wanneer de airco veel als verwarming wordt gebruikt.

Wat is een condensorschot?

Bij een omkasting kan het belangrijk zijn te voorkomen dat uitgeblazen lucht opnieuw door de buitenunit wordt aangezogen.

Hiervoor kan afhankelijk van de situatie een condensorschot of condenser separator worden toegepast.

Dit helpt de aangezogen en uitgeblazen luchtstromen beter van elkaar te scheiden.

Bij installaties die veel verwarmen is dit een belangrijk aandachtspunt. Evolar biedt hiervoor specifieke condensorschotten als onderdeel van het omkastingssysteem.

Vermindert een gewone airco omkasting het geluid?

Hier moeten we onderscheid maken tussen twee verschillende producten.

Een normale airco omkasting is in eerste instantie bedoeld om de buitenunit visueel af te werken.

Dat is niet hetzelfde als een geluidsreducerende omkasting.

Wilt u specifiek geluid verminderen, kijk dan naar een daarvoor ontworpen en geteste oplossing.

Evolar geluidsreducerende omkastingen

Evolar heeft naast de gewone EVO-COVER ook geluidsreducerende oplossingen.

Er zijn bijvoorbeeld EVO-COVER-uitvoeringen gecombineerd met een geluidsreductieset. Voor de betreffende 5 dB-uitvoering vermeldt Evolar een geluidsdemping van 5 dB en een constructie met isolatiemateriaal en een condenser separator.

Daarnaast bestaan er uitgebreidere Evolar Silentbox-oplossingen waarbij de constructie specifiek is ontworpen voor een grotere geluidsreductie.

Daarom is het belangrijk vooraf te bepalen wat het doel is:

Buitenunit mooier wegwerken?
gewone airco omkasting.

Buitenunit wegwerken én enige geluidreductie?
omkasting met geluidsreductieset.

Geluid is het belangrijkste probleem?
kijk naar een specifieke akoestische/silent omkasting.

Houd rekening met onderhoud

Een buitenunit moet bereikbaar blijven voor onderhoud en reparatie.

Denk aan:

• reinigen van de warmtewisselaar;
• controleren van elektrische aansluitingen;
• controleren van koeltechnische aansluitingen;
• reinigen van vuil en bladeren;
• uitvoeren van reparaties.

Monteer een omkasting daarom zo dat deze eenvoudig kan worden geopend of verwijderd.

Een mooie afwerking mag nooit betekenen dat een servicemonteur niet meer bij de buitenunit kan.

Kan iedere airco in een Evolar omkasting?

De EVO-COVER wordt door Evolar als universeel toepasbaar voor aircomerken aangeboden. Dat betekent echter niet dat iedere willekeurige maat om iedere buitenunit past.

Controleer minimaal:

1. Buitenafmetingen van de airco
Breedte × hoogte × diepte.

2. Binnenafmetingen van de omkasting
Er moet voldoende ruimte overblijven.

3. Luchtverplaatsing
De omkasting moet geschikt zijn voor de luchtcapaciteit van de buitenunit.

4. Voorgeschreven vrije ruimte
Controleer de installatiehandleiding van de airco.

5. Aansluitingen
Koelleidingen, kabels en afsluiters moeten voldoende ruimte houden.

Veelgemaakte fouten bij een airco omkasting

Een aantal fouten kunt u eenvoudig voorkomen:

• alleen naar de buitenmaat van de omkasting kijken;
• een te kleine omkasting kiezen;
• geen rekening houden met de luchtcapaciteit;
• koelleidingen tegen de omkasting laten komen;
• condenswaterafvoer blokkeren;
• buitenunit volledig dichtbouwen;
• onderhoudsmogelijkheden vergeten;
• een gewone omkasting kopen met de verwachting dat deze veel geluid dempt;
• geen rekening houden met recirculatie;
• montagevoorschriften van de airco negeren.

Welke airco omkasting heb ik nodig?

Een eenvoudige keuzehulp:

Ik wil de buitenunit vooral uit het zicht hebben
Kies een standaard airco omkasting.

Mijn buitenunit hangt aan de gevel
Kies een uitvoering geschikt voor wandmontage.

Mijn buitenunit staat op de grond
Kies een uitvoering geschikt voor staande montage.

De omkasting is rondom zichtbaar
Kijk naar een uitvoering met achterwand/backcover.

Ik gebruik de airco veel voor verwarmen
Let extra op condenswater, luchtcirculatie en eventuele toepassing van een condensorschot.

Ik heb last van geluid
Kijk naar een specifiek geluidsreducerende omkasting in plaats van alleen een decoratieve cover.

Eerst meten, daarna bestellen

Voordat u een omkasting kiest, is het verstandig de volgende gegevens te verzamelen:

1. merk en type buitenunit;
2. breedte buitenunit;
3. hoogte buitenunit;
4. diepte buitenunit;
5. maximale luchtverplaatsing in m³/h;
6. plaatsing aan wand of op de grond;
7. positie van koelleidingen;
8. gebruik voor alleen koelen of ook veel verwarmen;
9. gewenste kleur;
10. of geluidreductie gewenst is.

Met deze gegevens kunt u veel beter bepalen welke omkasting geschikt is.

Airco omkasting monteren

De exacte montage verschilt per model.

Bij de Evolar EVO-COVER zijn de zijdelen voorgemonteerd met scharnieren en worden onder andere de bovenplaat en verstevigingsdelen gemonteerd. De aluminium uitvoeringen hebben bevestigingsmogelijkheden voor zowel wand- als staande montage.

Volg altijd de meegeleverde montagehandleiding van de betreffende omkasting.

Na montage controleert u:

✓ of de omkasting stevig staat of hangt;
✓ of niets tegen de ventilator of buitenunit komt;
✓ of voldoende luchtcirculatie aanwezig is;
✓ of condenswater vrij kan wegstromen;
✓ of leidingwerk niet wordt afgekneld;
✓ of de buitenunit bereikbaar blijft voor onderhoud.

Advies over airco omkastingen

Een goede airco omkasting combineert uitstraling, voldoende luchtcirculatie en bereikbaarheid van de buitenunit.

Kies daarom niet uitsluitend op kleur of buitenmaat. Controleer vooral de binnenafmetingen, luchtcapaciteit, montagewijze en technische eisen van de airco of warmtepomp.

Bij Handelsonderneming RJV vindt u onder andere Evolar airco- en warmtepompomkastingen in verschillende maten en uitvoeringen.

Met meer dan 30 jaar ervaring in installatietechniek denken we graag mee wanneer u twijfelt welke uitvoering geschikt is voor uw buitenunit.
